SiLM572x系列

高速双通道数字隔离器

样片申请

SiLM572x Datasheet SiLM572x-AQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM572x系列是高速双通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP8W）和3.0kVRMS(SOP8)隔离耐压值。SiLM572x器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。

SiLM5720具有相同方向的两个通道，而SiLM5721具有相反方向的两个通道。在输入电源或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。

产品特性

信号传输速率：100Mbps

传输延迟：12ns (典型值)

CMTI：±150kV/us (最小值)

低功耗, 1Mpbs时每通道的电流典型值为1.5mA

宽电源电压范围：2.25V to 5.5V

2.25V至5.5V 电平转换

默认输出高 (SLMi572x) 和默认输出低(SLMi572xF) 选型

工作结温范围, TJ: –40°C ~ +150°C

符合车规认证AEC-Q100

优异的电磁兼容性（EMC）
-系统级的ESD, EFT和浪涌抗扰性
-低辐射

安规认证

SOP8: 符合UL 1577 1 分钟的 3.0kVRMS

SOP8W: 符合UL1577 1 分钟的 5kVRMS

符合 GB4943.1-2022 的 CQC 认证

符合 DIN V VDE 0884-11(计划中)

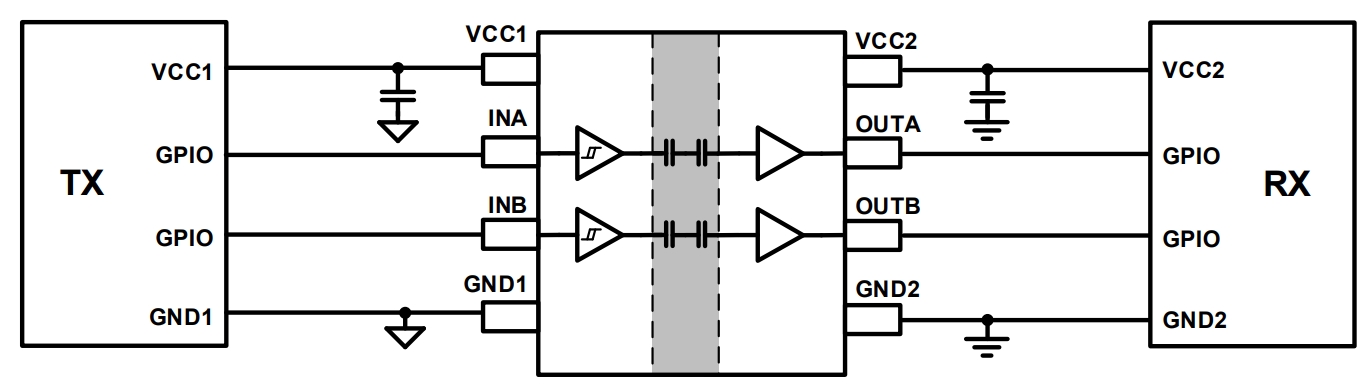

典型应用图

产品参数表

展开过滤器

Part Number	Forward/reverse channels	Data rate (Max) (Mbps)	VCCx (V)	Prop. Delay (ns)	Current/channel Typ (mA)	Default output	CMTI (kV/μs) Min	Operating Temp（℃)	VISO(Vrms)	Package Group	Packing/QTY
SiLM5720CA-DG	2 forward / 0 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5720FCA-DG	2 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5721CA-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5721FCA-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5722CA-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5722FCA-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5720CM-DG	2 forward / 0 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5720FCM-DG	2 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5721CM-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5721FCM-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5722CM-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5722FCM-DG	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5720CA-AQ	2 forward / 0 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5720FCA-AQ	2 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5721CA-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5721FCA-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5722CA-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5722FCA-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	3000	SOP8	Reel/2500
SiLM5720CM-AQ	2 forward / 0 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5720FCM-AQ	2 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5721CM-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5721FCM-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5722CM-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	High	150	-40 ~ 125	5000	SOP8W	Reel/1000
SiLM5722FCM-AQ	1 forward /1 reverse	100	2.25~5.5	12	1.5	Low	150	-40 ~ 125	5000	SOP8W	Reel/1000
